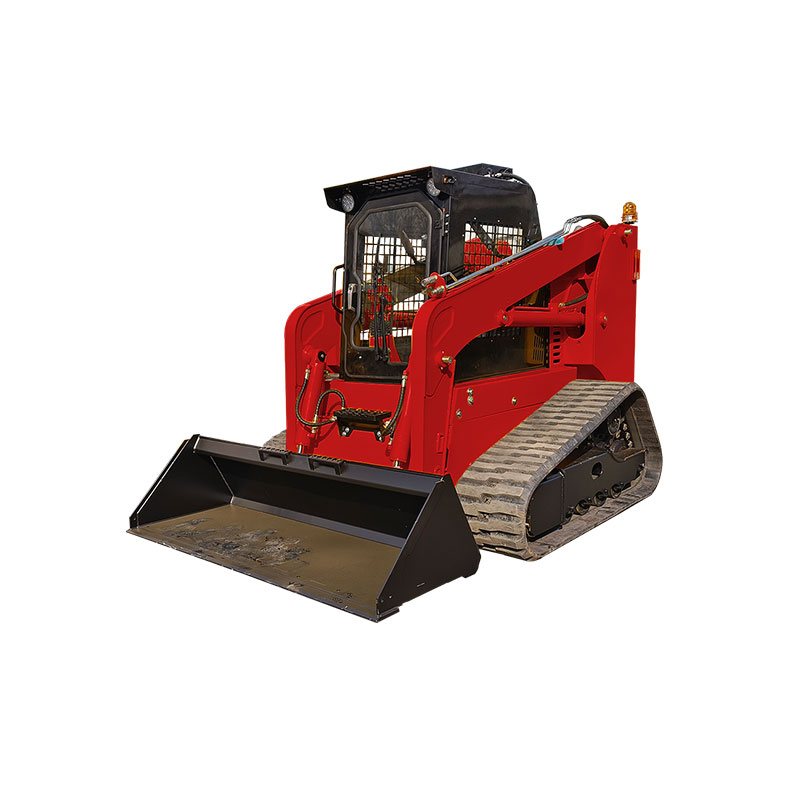

HTS125 스키드 스티어 로더 사용 설명서
HTS125는 다양한 작업 환경에 적합한 엔지니어링 기계입니다. 안정적인 성능, 안정적인 전력 구성, 그리고 합리적인 크기로 다양한 작업 환경의 요구를 충족할 수 있습니다.
성능 측면에서 HTS125는 뛰어난 하중 지지 및 작동 성능을 제공합니다. 5,100kg의 작업 중량과 1,500kg의 정격 하중을 갖추고 있으며, 0.75m³의 버킷 용량을 갖추고 있어 다양한 자재 적재 작업을 처리할 수 있습니다. 최대 주행 속도 12/18km/h는 작업 현장 간 유연한 이동을 용이하게 하며, 최대 견인력 32kN 이상, 최대 굴삭력 22kN 이상, 붐 리프팅 시간 7초로 작업 효율성을 향상시킵니다.
엔진 측면에서 HTS125에는 정격 출력 103kW/rpm(2,300rpm), 배기량 4.088L의 Weichai WP4.1 엔진이 장착되어 National III 배기가스 배출 표준을 충족합니다. 이 엔진은 환경 요구 사항을 충족하면서 장비에 지속적인 전력 지원을 제공하므로 다양한 환경에서의 작동에 적합합니다.
HTS125는 치수 측면에서 운영 적응성과 편의성을 염두에 두고 설계되었습니다. 최대 작동 높이는 4,070mm, 버킷 핀 높이는 3,150mm, 캡 상단 높이는 2,160mm로 운전자에게 비교적 편안한 작업 공간과 시야를 제공합니다. 버킷을 제외한 총 길이는 3,000mm이며, 버킷을 포함한 길이는 3,795mm입니다. 휠베이스는 1,500mm이며, 회전 반경은 버킷 제외 1,365mm, 전면 2,200mm, 후면 1,742mm로 공간이 제한된 공간에서도 작업이 가능합니다. 또한, 하역 높이 2,450mm, 하역 거리 700mm, 최대 하역 각도 40° 등의 특징은 다양한 하역 시나리오를 수용하여 운영 유연성을 더욱 향상시킵니다.
HTS125는 지자체 건설, 농업 생산, 소규모 엔지니어링 프로젝트에서 포괄적인 성능을 입증하여 운영 작업에 대한 강력한 지원을 제공합니다.
HTS125 스키드 스티어 로더 매개변수
모델 |
HTS125 |
|
성능 |
작동 중량(kg) |
5100 |
정격하중(kg) |
1500 |
|
버킷 용량(m³) |
0.75 |
|
최대 속도(km/h) |
12/18 |
|
최대 견인력(kN) |
>32 |
|
최대 돌파(kN) |
≥22 |
|
붐의 리프팅 시간(s) |
7 |
|
엔진 |
제조업체 |
웨이 카이 |
모델 |
WP4.1 |
|
정격 출력(kW/rpm) |
103/2300 |
|
엔진 배기량(L) |
4.088 |
|
방출 기준 |
국가 표준 III |
|
차원 |
전체 작동 높이(mm) |
4070 |
버킷 힌지 핀까지의 높이(mm) |
3150 |
|
캡 상단까지의 높이(mm) |
2160 |
|
레벨 버킷 바닥까지의 높이(mm) |
2983 |
|
버킷 길이 없음(mm) |
3000 |
|
버킷 포함 전체 길이(mm) |
3795 |
|
최대 높이에서의 덤핑 각도（°） |
40 |
|
덤핑 높이(mm) |
2450 |
|
덤핑 도달 범위(mm) |
700 |
|
버킷을 지면으로 롤백(°) |
30 |
|
버킷의 전체 높이 롤백(°) |
104 |
|
휠베이스(mm) |
1500 |
|
지상고(mm) |
200 |
|
이탈각（°） |
20 |
|
버킷이 없는 경우 전면 회전 반경(mm) |
1365 |
|
프런트 튜닝 반경(mm) |
2200 |
|
후방 튜닝 반경(mm) |
1742 |
|
리어 액슬에서 범퍼까지(mm) |
938 |
|
트레드 폭(mm) |
1674 |
|
폭(mm) |
2124 |
|
버킷 폭(mm) |
2134 |

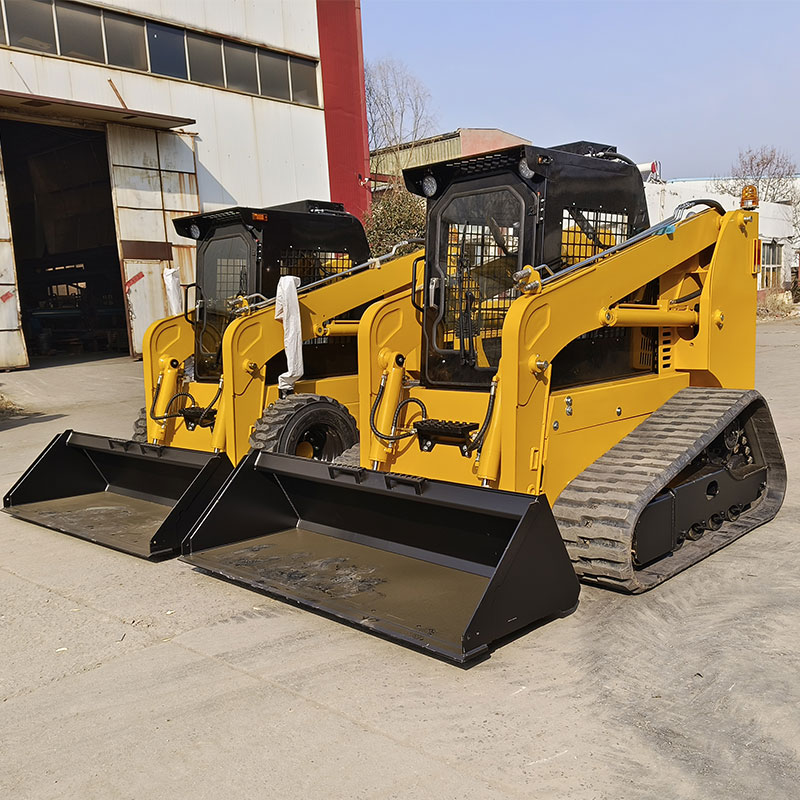

HTS125 스키드 스티어 로더 이미지
