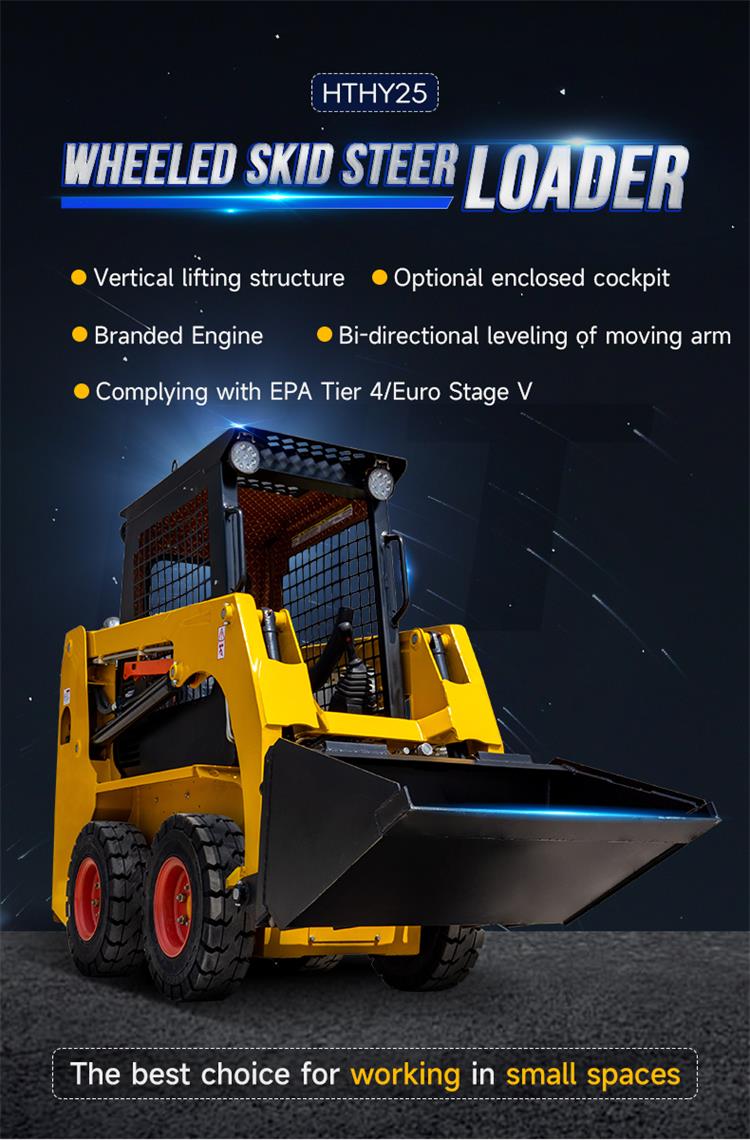

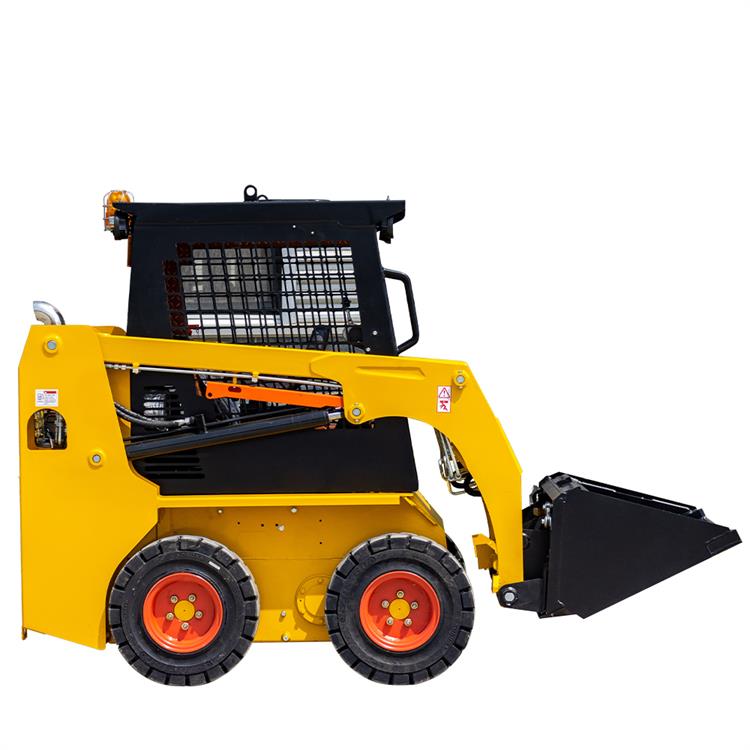

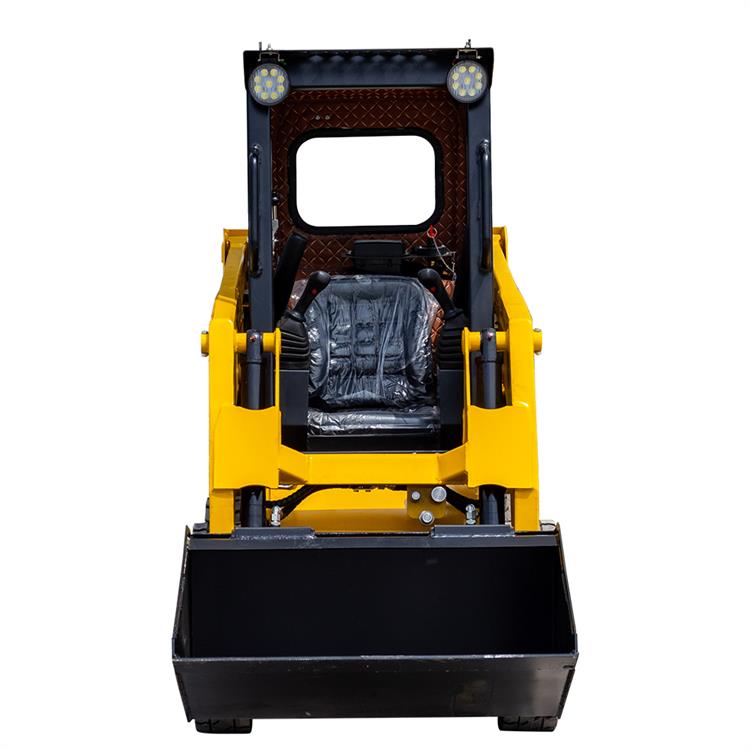

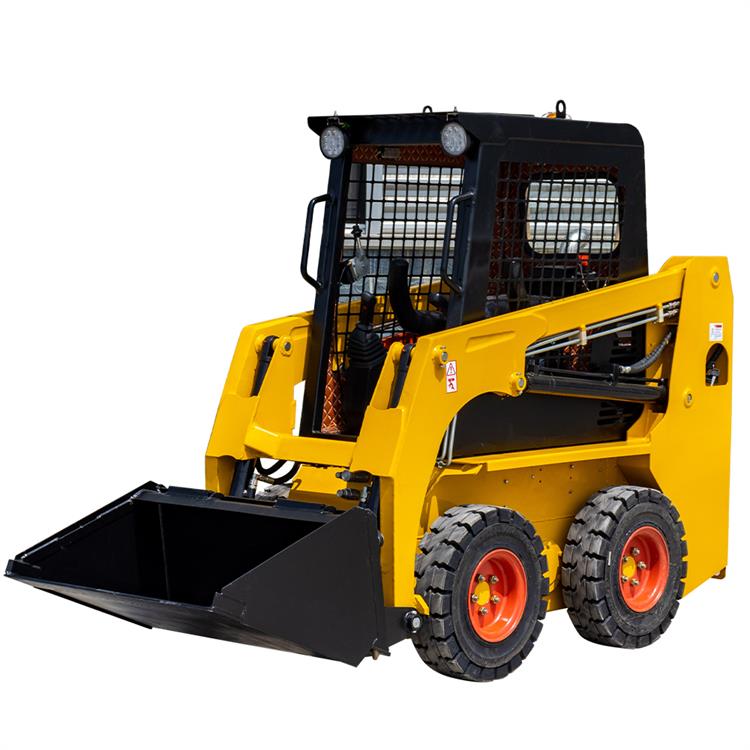

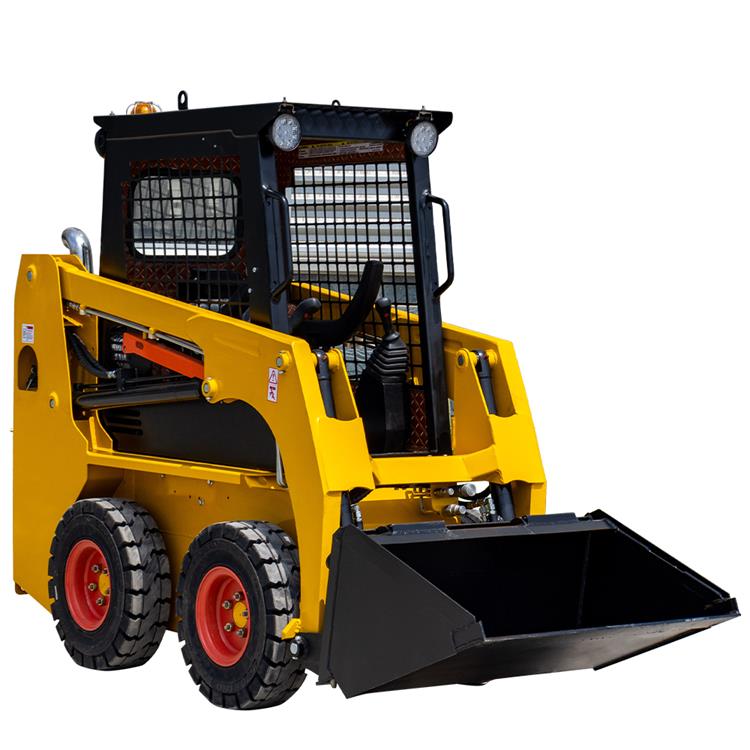

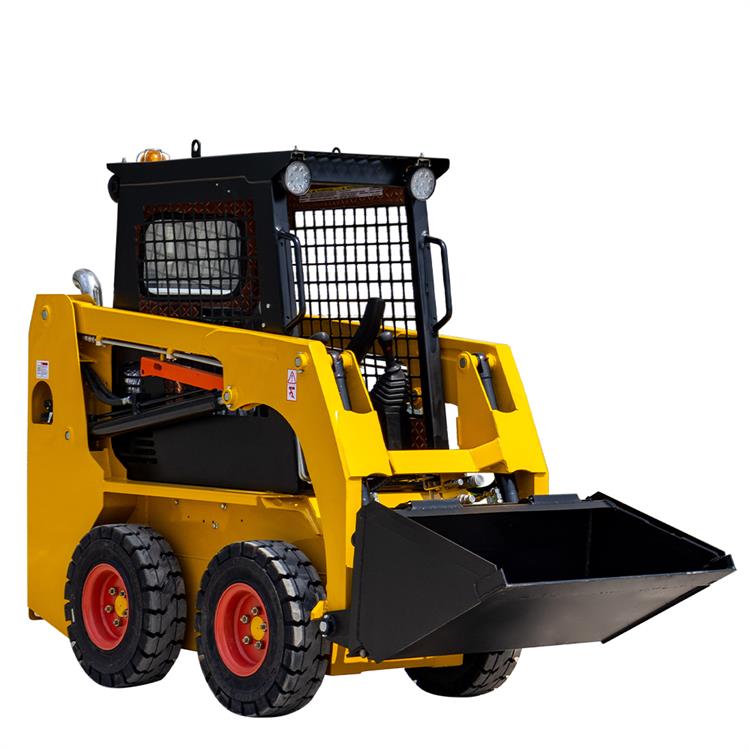

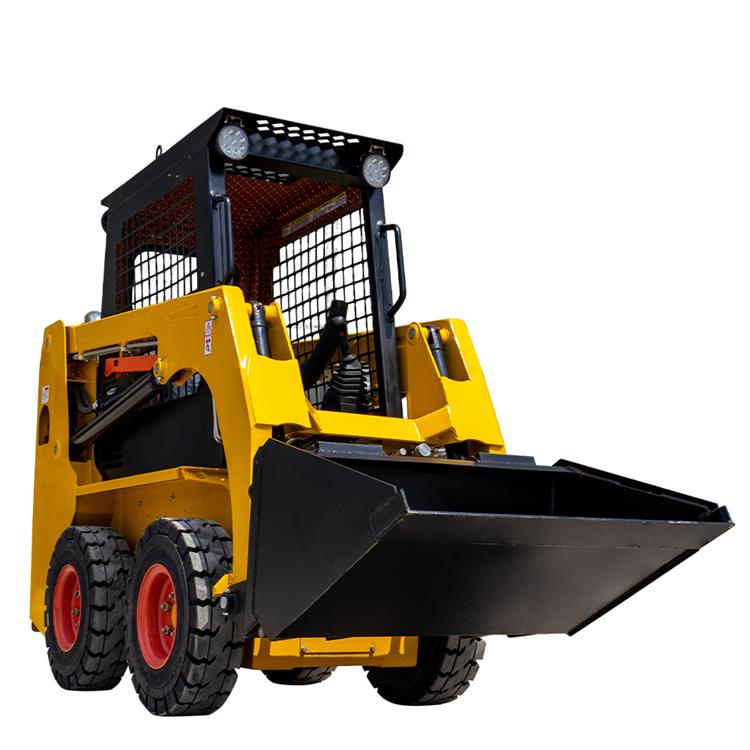

HTHY25 휠 스키드 스티어 로더 사용 설명서

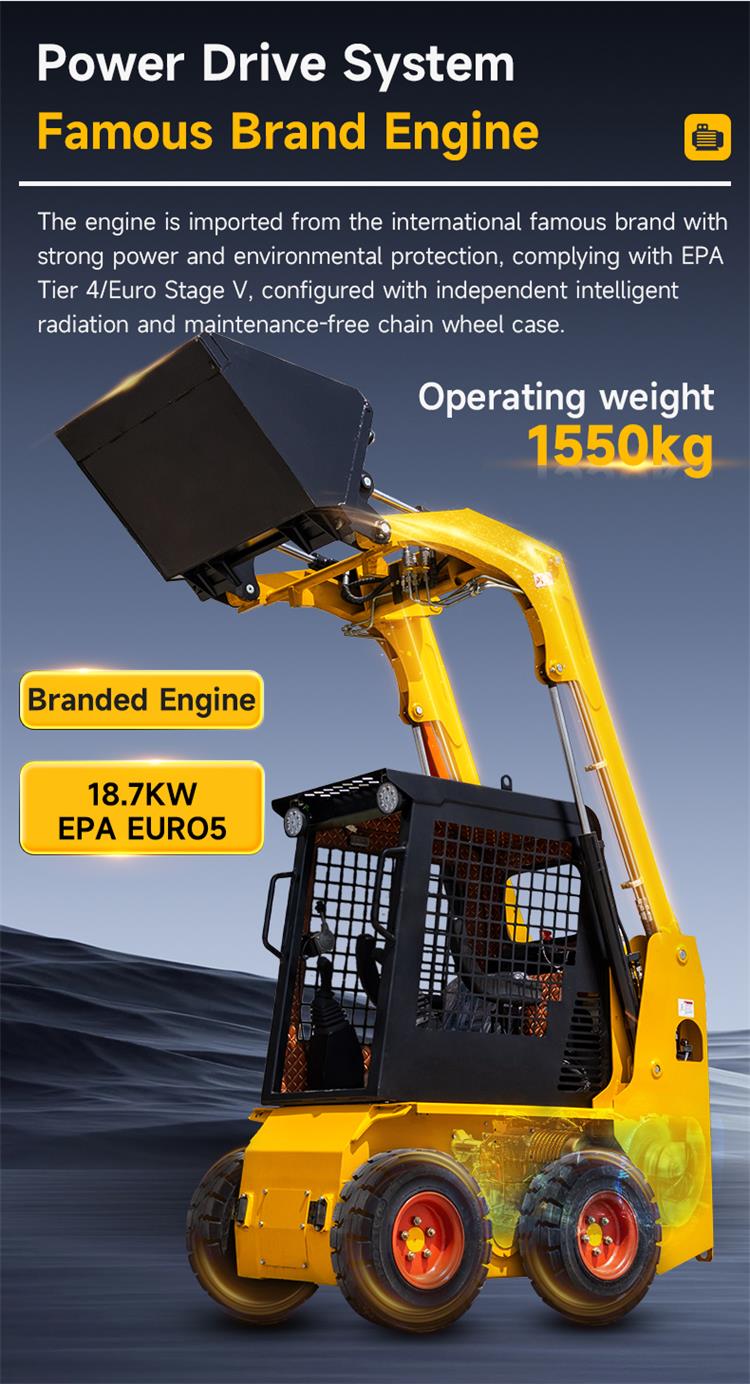

1. 파워 드라이브 시스템. 유명 브랜드 엔진
엔진은 강력한 동력과 환경 보호 기능을 갖춘 국제적으로 유명한 브랜드에서 수입되었으며, EPA Tier 4/Euro Stage V를 준수하고 독립적인 지능형 방사능 및 유지 보수가 필요 없는 체인 휠 케이스로 구성되었습니다.
작동 중량: 1550kg; 브랜드 엔진: 18.7KW EPA EURO5

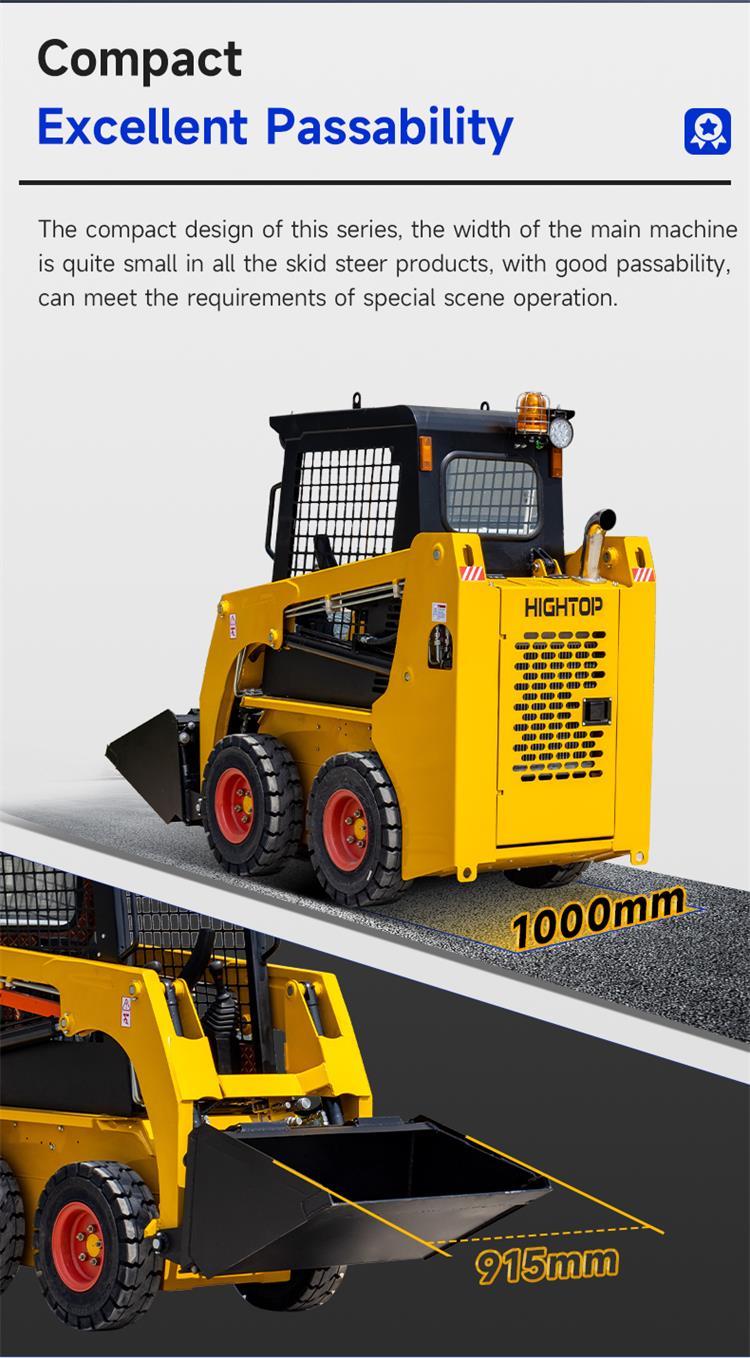

2. 컴팩트하고 뛰어난 통행성
이 시리즈는 컴팩트한 디자인으로 모든 스키드 스티어 제품 중 주요 기계의 폭이 매우 작고 통행성이 좋으며 특수 현장 작업의 요구 사항을 충족할 수 있습니다.

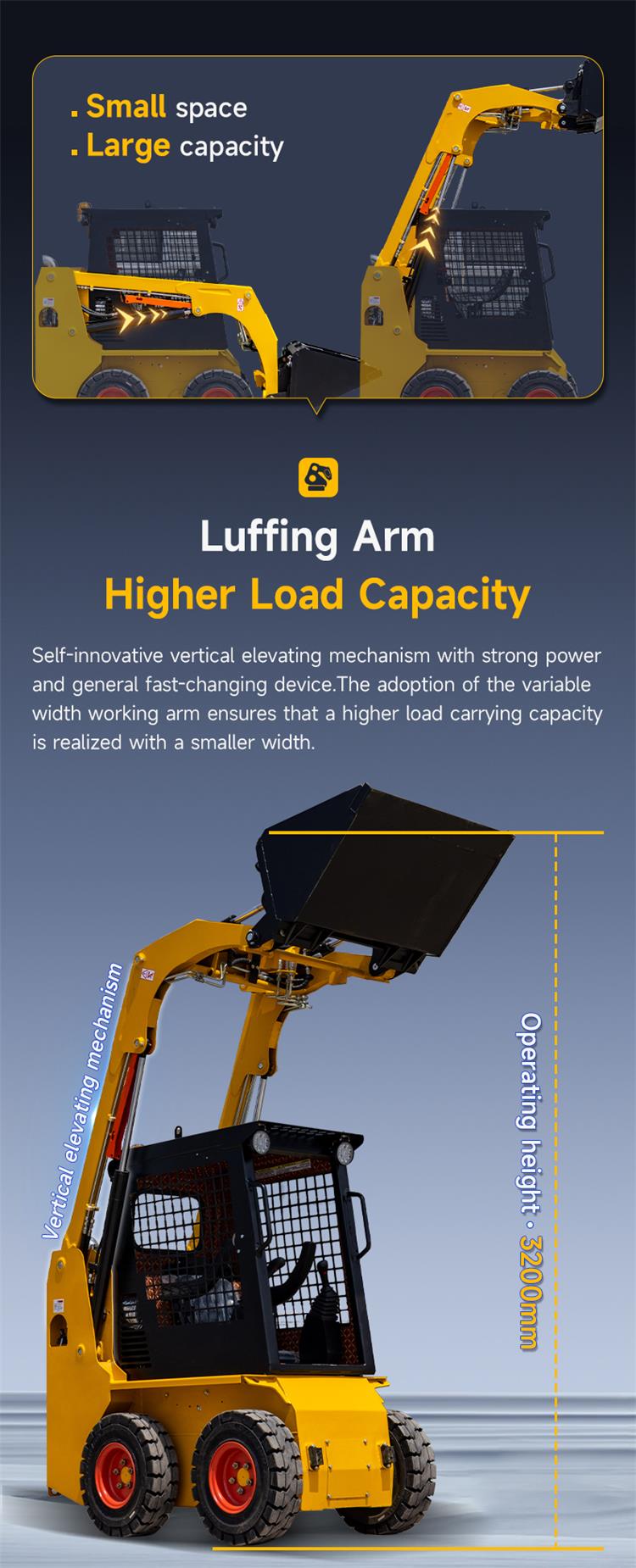

3. 러핑 암. 더 높은 하중 용량
강력한 힘과 전반적으로 빠르게 변화하는 장치를 갖춘 자체 혁신적 수직 상승 메커니즘. 가변 폭 작업 암을 채택하여 더 작은 폭으로 더 높은 하중 지지 용량을 실현합니다.

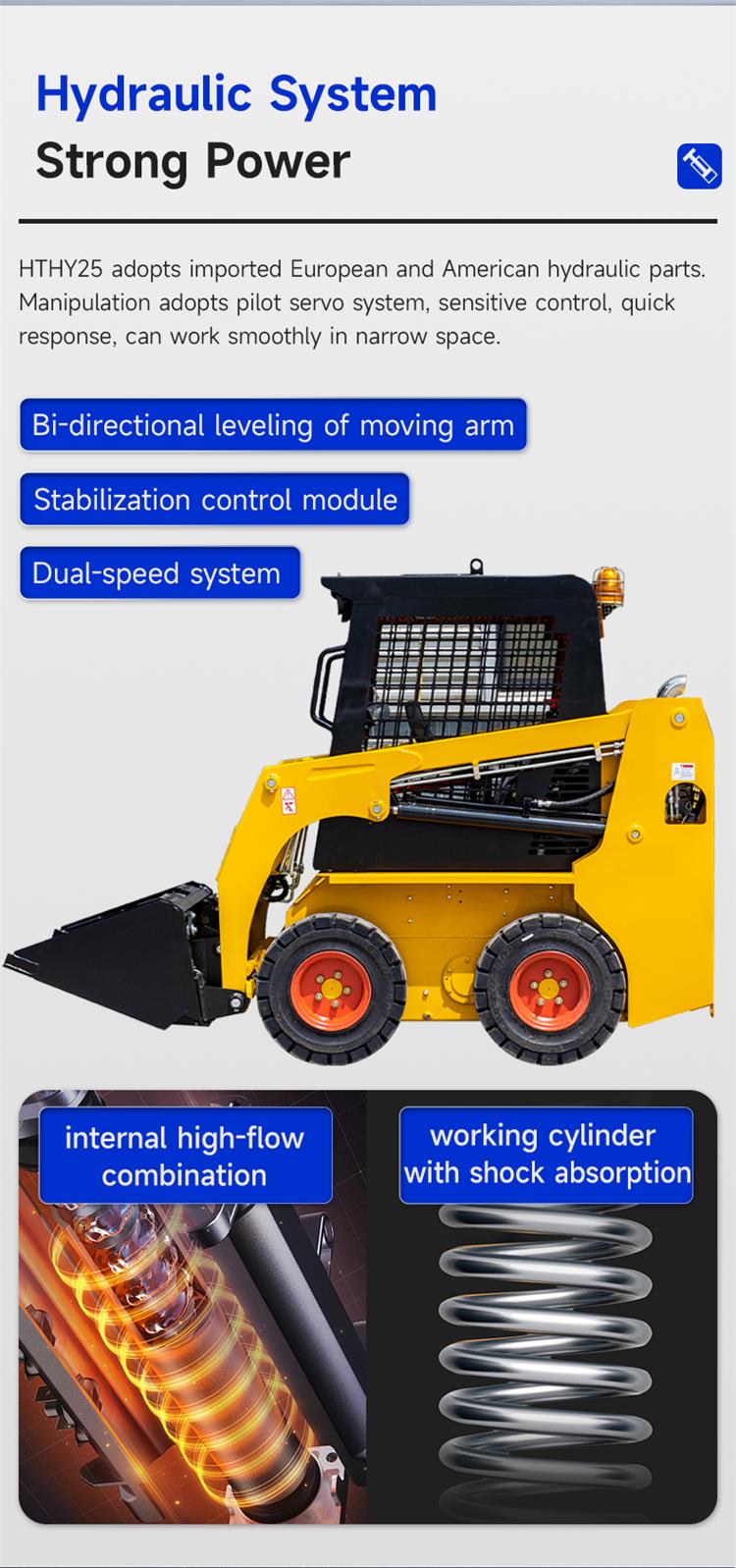

4. 유압 시스템. 강력한 파워
HTHY25는 유럽 및 미국산 유압 부품을 수입하여 사용합니다. 조작은 파일럿 서보 시스템을 채택하여 정밀한 제어와 빠른 응답 속도를 자랑하며, 좁은 공간에서도 원활하게 작동합니다.
이동 암의 양방향 레벨링. 안정화 제어 모듈. 이중 속도 시스템. 내부 고유량 조합. 충격 흡수 기능이 있는 작동 실린더.

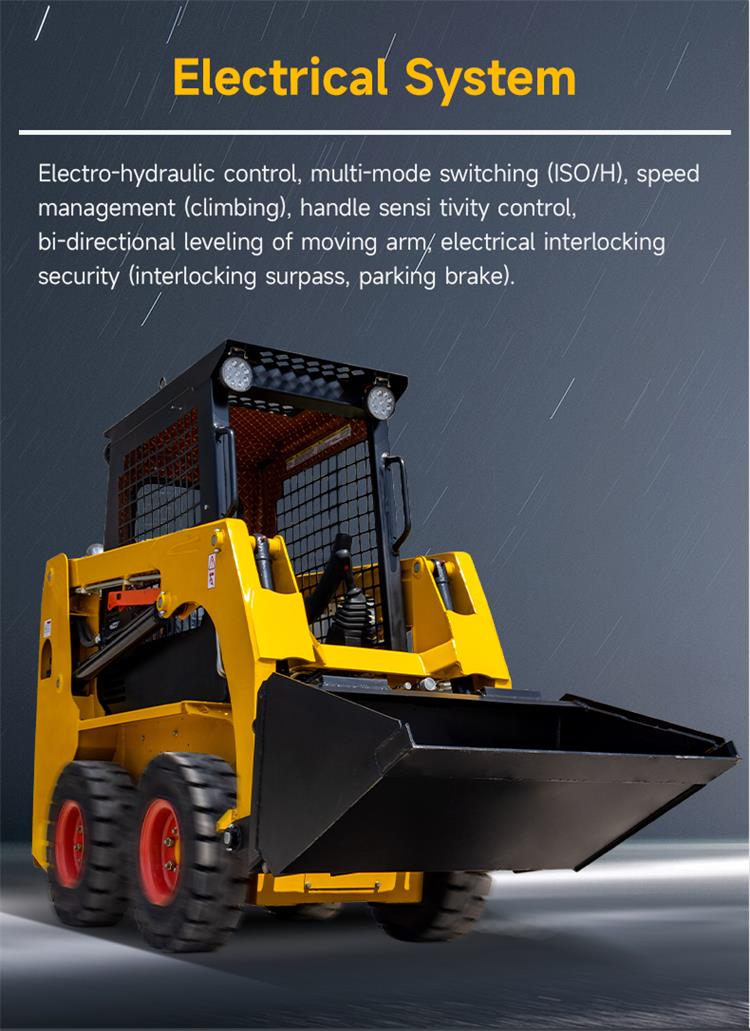

5. 전기 시스템
전기 유압 제어, 다중 모드 전환(ISO/H), 속도 관리(등반), 핸들 감도 제어, 이동 암의 양방향 레벨링, 전기적 연동 보안(연동 능가, 주차 브레이크).

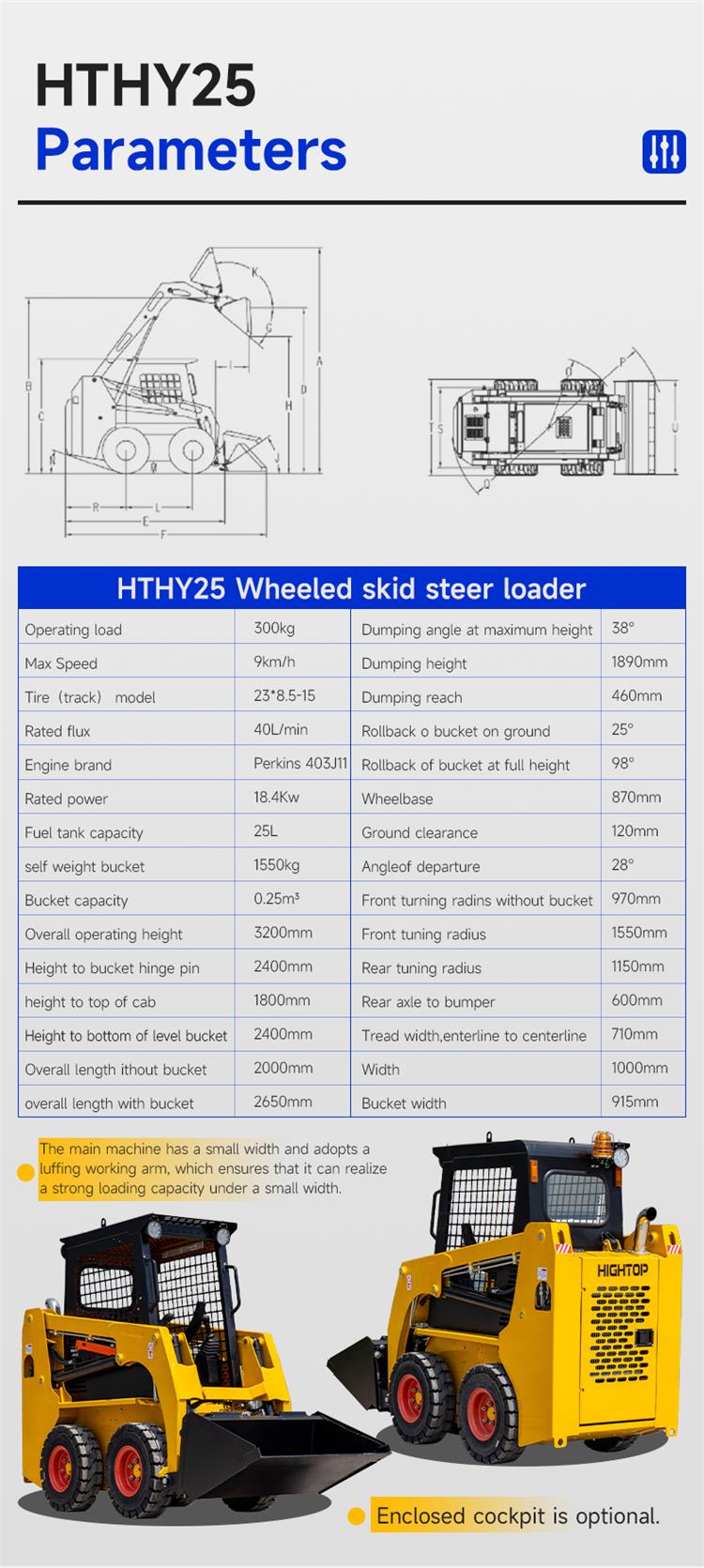

HTHY25 휠 스키드 스티어짐을 싣는 사람 매개변수
작동 하중(kg) |
300 |
최대 속도(km/h) |
9 |
타이어(트랙) 모델 |
23*8.5-15 |
정격 유량(L/min) |
40 |
엔진 브랜드 |
퍼킨스 403J11 |
정격전력(Kw) |
18.4 |
연료 탱크 용량(L) |
25 |
자중 버킷(kg) |
1550 |
버킷 용량(m3) |
0.25 |
전체 작동 높이(mm) |
3200 |
버킷 힌지 핀까지의 높이(mm) |
2400 |
캡 상단까지의 높이(mm) |
1800 |
레벨 버킷 바닥까지의 높이(mm) |
2400 |
버킷을 제외한 전체 길이(mm) |
2000 |
버킷을 포함한 전체 길이(mm) |
2650 |
최대 높이에서의 덤핑 각도(°) |
38 |
덤핑 높이(mm) |
1890 |
덤핑 도달 범위(mm) |
460 |
롤백 o 버킷 지상(°) |
25 |
버킷의 전체 높이 롤백(°) |
98 |
휠베이스(mm) |
870 |
지상고(mm) |
120 |
출발 각도(°) |
28 |
버킷이 없는 전면 회전 반경(mm) |
970 |
프런트 튜닝 반경(mm) |
1550 |
리어 튜닝 반경(mm) |
1150 |
리어 액슬에서 범퍼까지(mm) |
600 |
트레드 폭, 중앙선에서 입구선까지(mm) |
710 |
너비(mm) |
1000 |
버킷 폭(mm) |
915 |
